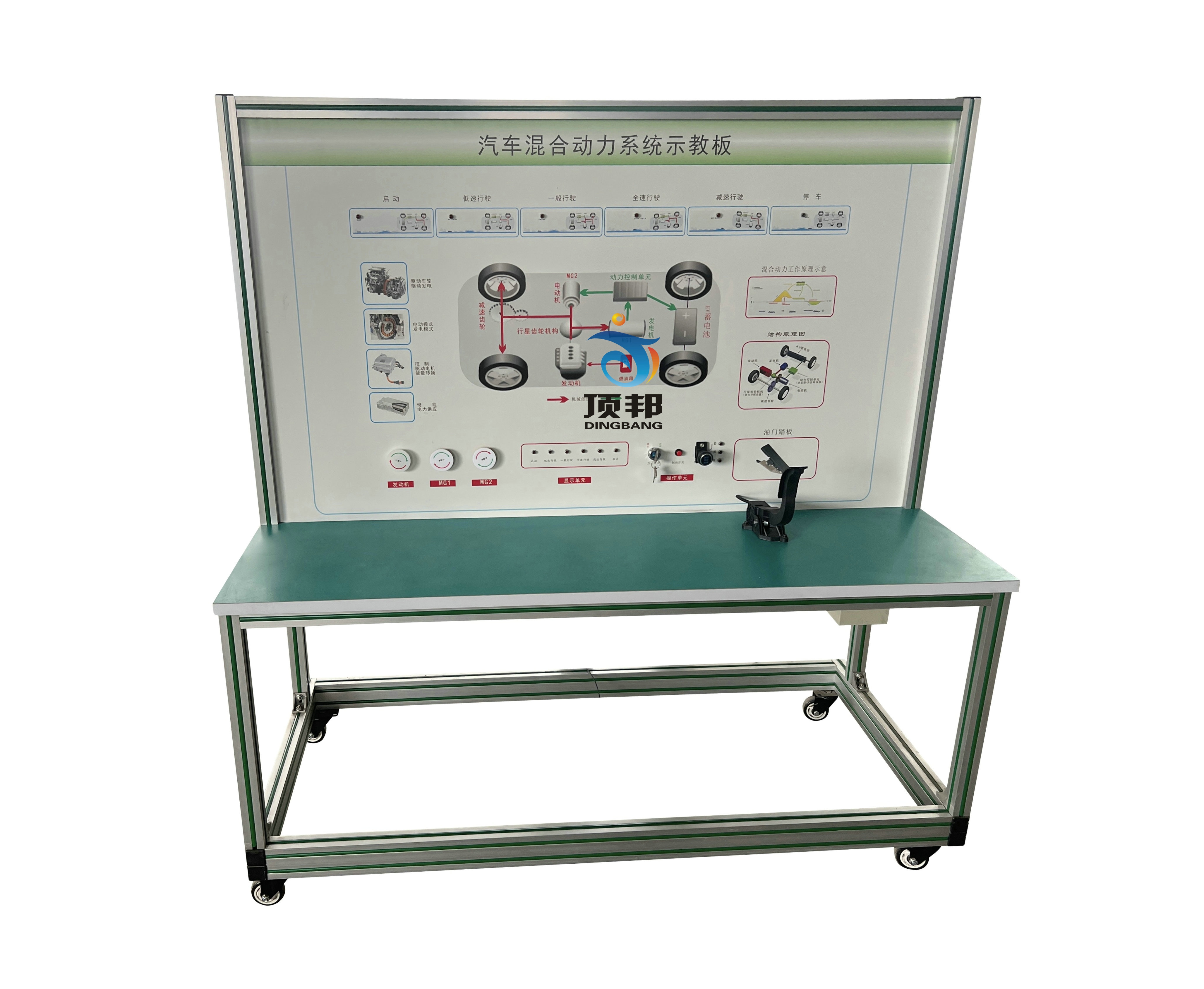

DB-5015 汽车混合动力系统示教板

一、产品简介
汽车混合动力系统示教板以普锐斯油电混合动力系统控制原理为基础制作的实验实训台架，对混合动力系统在六种工况（启动，低速驾驶，正常时速，高速驾驶，加速、制动和下坡，停驶）模拟实践操作，展示混合动力系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对混合动力系统结构和维修实训的教学需要。
二、功能特点
1.汽车混合动力系统示教板完整展示了混合动力系统结构，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。
2.汽车混合动力系统示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。
3.汽车混合动力系统示教板设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
4.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
5.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、技术规格
1.外形尺寸（mm）：1500×700×1700(长×宽×高)
2.面板外形尺寸（mm）：1448×940mm（长*宽）
3.移动脚轮：100*60mm
4.工作温度：-40℃～+50℃
5.交流电源：220V
四、实训（实验）项目
1.可模拟运行汽车油电混合动力系统，展示汽车油电混合动力系统的组成结构及原理。
2.模拟演示汽车油电混合动力系统的各工况工作过程。
3.模拟油电混合动力系统系统启动工作过程
4.模拟油电混合动力系统低速行驶工作过程
5.模拟油电混合动力系统一般行驶工作过程
6.模拟油电混合动力系统全速行驶工作过程
7.模拟油电混合动力系统减速行驶工作过程
8.模拟油电混合动力系统停车行驶工作过程
9.模拟油电混合动力系统制动回收工作过程
五、基本配置
启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。
