DB-PVT-2 二氧化碳P-V-T关系仪

二氧化碳PVT关系仪" src="/uploads/ueditor/20240410/1-240410132415628.jpg" style="padding: 0px; margin: 0px; border: none; width: 590px; height: 697px;"/>

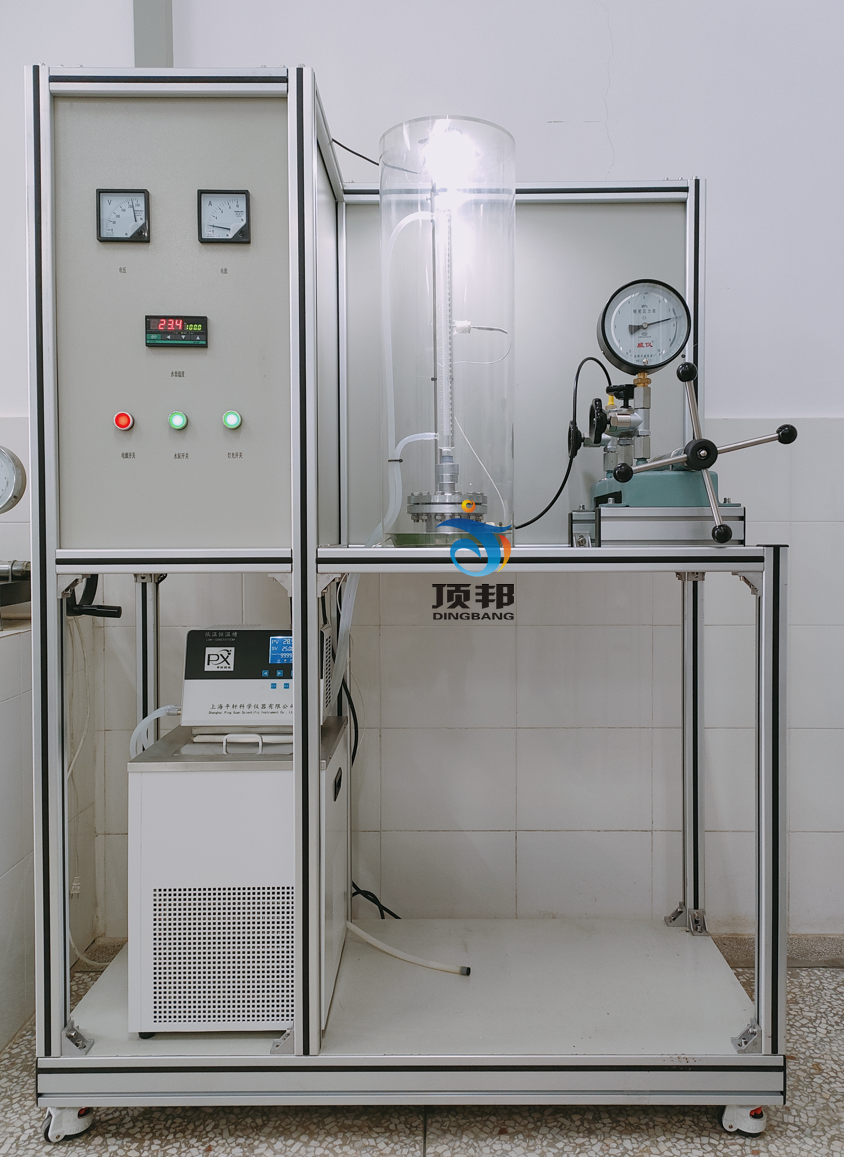

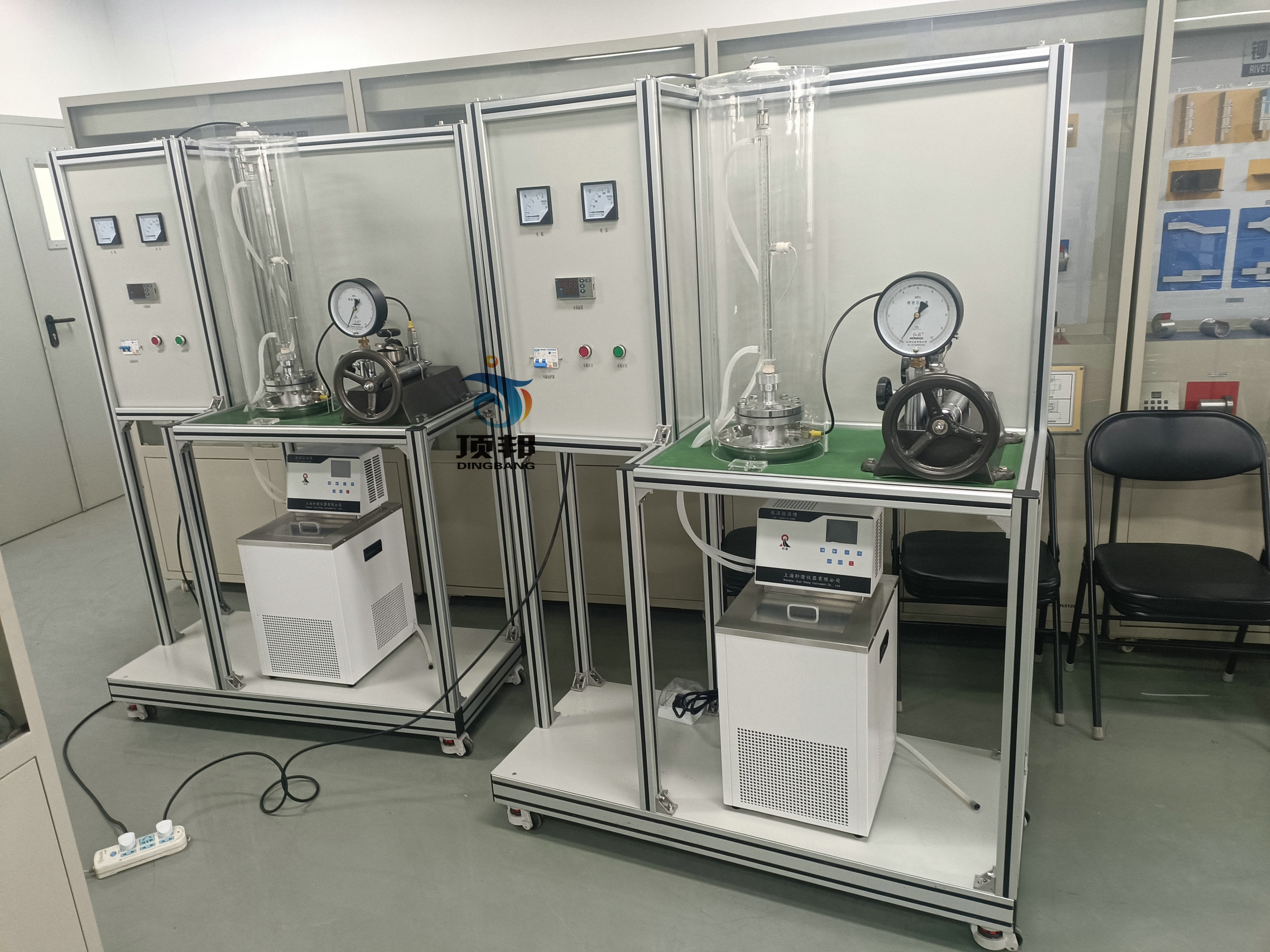

二氧化碳P-V-T关系仪

技术指标	说明
装置功能	1、学习和掌握CO2的P-V-T关系曲线测定方法和原理。 2、观察CO2临界乳光现象、整体相变现象、气-液两相模糊不清现象，增强对临界状态的感性认识和热力学基本概念的理解。 3、测定CO2的PVT数据，在P-V图上绘出CO2等温线。 4、学会活塞式压力计、恒温器等热工仪器的正确使用方法。
主要配置	精密加工电镀本体、玻璃阻容器管和玻璃水套、活塞式压力计、超级恒温水浴，温度传感器、PID调节控温、高精度PID调压模块电路、高品质铝合金型材框架。
公用设施	水：自带蓄水箱。电：电压AC220V，3kW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数	1、操作条件：不大于50℃，不大于10MPa。 2、高压容器用45号钢一次性加工成型，表面采用镀铬处理。 3、玻璃毛细管：承压≤10MPa，长度600mm。 4、玻璃夹套：带刻度，温度传感器测口。 5、透明有机玻璃保护罩，φ250×760mm 6、活塞式压力计：检验压力范围0-60MPa，可设定最高压力。 7、指针式压力表：范围0-10MPa，精度0.4%FS。 8、温度传感器：Pt100，显示分度0.1℃。 9、超级恒温水浴：无氟环保制冷，带循环泵，温度范围-5～100℃，控温精度0.1℃。 10、额定电压：220V，总功率：2.0KW。 11、外形尺寸：1100×500×1700mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 12、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成	变量	检测机构	显示机构	执行机构
	温度	PT100铂电阻	数字温度控制仪	调压模块
	压力	压力表	现场显示	阀门

CO2的P-V-T关系曲线测定介绍：

CO?的P-V-T关系曲线测定实验主要用于研究二氧化碳气体在不同压力（P）、体积（V）和温度（T）条件下的状态变化。以下是该实验的一般步骤：

搭建实验装置：将二氧化碳气瓶连接到压力表和温度计上，并将气瓶放入恒温水浴中。确保所有连接处密封良好，防止气体泄漏。
初始状态记录：记录初始压力、室温以及水浴温度。这些参数是实验的基础数据，用于后续的数据分析和处理。
调节压力与温度：调节气瓶压力，使其保持在一定范围内（如0.2MPa左右），并记录此时气瓶的体积。然后，逐步增加气瓶压力，同时记录相应的压力、体积和温度数据。
数据记录与分析：在整个实验过程中，持续记录压力、体积和温度的变化，并绘制P-V-T关系曲线。通过分析曲线，可以了解二氧化碳气体在不同条件下的状态变化规律。
需要注意的是，实验过程中应严格控制温度和压力的变化范围，以确保实验数据的准确性和可靠性。同时，实验人员需要具备一定的实验操作技能和安全意识，以应对可能出现的意外情况。

此外，通过比较实验数据与理论值之间的差异，可以分析产生差异的原因，进一步加深对二氧化碳气体性质的理解。同时，实验结果还可以为工程应用和科学研究提供重要参考依据。

总之，CO?的P-V-T关系曲线测定实验是一个综合性的实验，涉及多个物理参数的测量和分析。通过该实验，可以深入了解二氧化碳气体的性质和行为规律，为相关领域的研究和应用提供有力支持。
