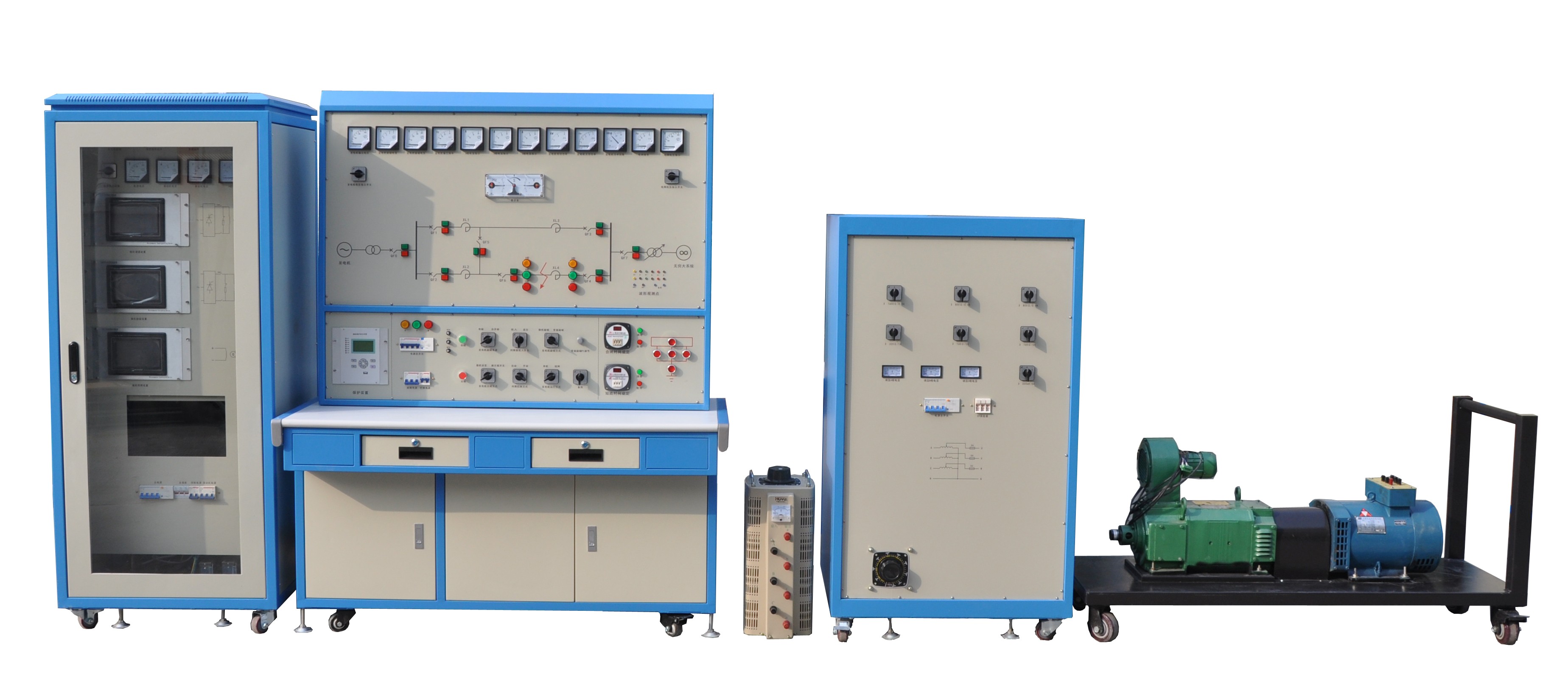

DB-DL05 电力系统综合自动化技能实训考核平台

一、适用课程：
电力系统综合自动化技能实训考核平台主要面向的课程实验包括：电气类专业《电力系统继电保护》、《电力系统微机保护》、《变电站综合自动化技术》、《发电厂电气》、《电力系统分析》、《电力系统故障分析》、《电力系统自动装置原理》、《电力系统自动化》、《电力系统调度自动化》、《电力系统远动技术》、《电力工程》等课程的教学实验、课程设计及相关方向毕业设计。
二、特色优势：
1、功能强大：同时具有多功能继电保护及变电站综合自动化实验培训系统和电力系统自动化实验培训系统的功能和特点，涵盖了电气工程自动化专业的大部分课程实验。
2、节省成本和实验室空间：采用控制柜屏的形式，功能的集成降低了用户的采购成本。
3、便于操作和功能数字化的调速、励磁、同期装置
1.自动装置全部采用7吋彩色人机界面显示，直观、清晰
2.自动装置将指示灯和按键组合在人机界面上，美观、简洁、操作方便
3.自动装置采用软件调试和校准，调试人员不拆面板即可调试
4.自动装置人机界面上可以直接设置系统运行参数，及实时显示运行状态
三、技术性能
1. 输入电压：三相四线制380V±10% 50HZ
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000M
3. 安全保护：具有漏电电压、漏电流保护装置，安全符合国家标准
4．装置容量：＜3KVA
5。重量：500kg
6．外形尺寸：6000mm×1000mm×1850mm
四、系统构成：
1. 三相同步发电机、模拟原动机用的直流电动机、无穷大系统（用调压器连接到系统模拟）
2. 模拟输电线路四条，按二段双回线路连接，并加中间开关站，可构成四种不同大小的线路阻抗
3. 励磁电压表、励磁电流表、电流表、电压表、频率表、有功功率表、无功功率表
4. 常规继电器：电流继电器、电压继电器、功率方向继电器、差动继电器、阻抗继电器、信号继电器、时间继电器、中间继电器
5.多功能电气自动化实验装置
6.发电机组控制屏，含有准同期装置、调速装置、调压装置及各种附件
7.电力系统自动化实验台，含有电力系统自动化模拟屏图，短路故障模拟单元，信号灯、接线孔、实验用连接线、开关、直流电源模块等各种附件
8.联网组态屏（多套联网选配）
9. PC 机，配套提供控制软件
五、实验系统功能：
单套系统功能：
（一）《电力系统自动装置原理》、《电力系统自动化》课程实验
1. 准同期并列实验
1) 手动准同期并列实验
2) 半自动准同期并列实验
3) 全自动准同期并列实验
4) 不同准同期条件下系统电压、发电机电压及冲击电流数据分析实验
2、同步发电机微机励磁实验
1) 励磁电压波形观测实验
2) 同步发电机起励、并列实验
3) 伏/赫限制实验
4) 调差特性测试实验
5) 强励实验
6) 欠励限制实验
7) 过励限制实验
3、系统稳定性实验
1) 负荷调节实验
2) 单回路与双回路稳态对称运行比较实验
3) 单回路与双回路运行静态稳定性比较实验
4、单机带负荷实验
1) 原动机转速自动方式（自动调节）下负荷容量对发电机的电压，频率的影响
2) 原动机转速手动方式（无调节）下负荷容量对发电机的电压，频率的影响
3) 励磁系统无调节下负荷容量对发电机的电压，频率的影响
（二）《电力系统继电保护》、《电力系统微机保护》课程实验
1、常规继电器特性实验
1. 电磁型电流继电器特性实验：测试继电器的动作值、返回值、返回系数
2. 电磁型电压继电器特性实验：测试继电器的动作值、返回值、返回系数
3. 整流型功率方向继电器特性实验：测试继电器的动作范围、最大灵敏角、测试角度特性和伏安特性
4. 整流型差动继电器特性实验：测试继电器的动作差动电流、测试差动继电器的制动特性
5. 整流型方向阻抗继电器特性实验：测试继电器的最大灵敏角、自动及手动测试继电器的动作特性（可手动描点，也可自动绘制动作特性曲线并在显示器上显示）、校验整定阻抗、检查继电器的记忆作用
6. 中间继电器实验
7. 时间继电器实验
2、微机保护综合实验
1)10kV线路保护综合实验
2) 35kV线路保护综合实验
3)三相一次重合闸及后加速保护实验
（三）《电力系统分析》、《电力系统故障分析》课程实验
1) 电力系统潮流分布和线损分析实验（可任意设置系统结构）
2) 电力系统故障分析实验（可任意设置系统结构）
（四）《发电厂电气》课程实验
1) 具有事故灯光控制的断路器控制回路实验
2) 具有防跳功能的断路器控制回路实验
3) 闪光继电器构成的中央信号实验
4) 冲击继电器构成的中央音响信号实验
 多套实验系统联网功能：
（一）调度自动化系统实验
1) 系统并网实验
2) 四遥（遥测、遥控、遥信、遥调）实验
3) 发电机组退出系统运行实验
4) 系统解列实验
5) 发电机并列运行实验
（二）变电站综合自动化课程实验
多套联网模拟组成10kV或35kV变电站系统，可实现线路保护、变压器保护、遥测、遥控、遥信、当地监控后台软件等实验。
1. 10kV变电站综合自动化系统实验
2. 35kV变电站综合自动化系统实验
 其他应用：
1. 可作为电气工程专业实习基地
提供了完整的电力系统模型，可实现电力系统及其自动化相关的各种实验，可组态任意结构的电力网，是一个很好的电气工程专业实习基地。
2. 新型保护原理、创新设计
多功能微机保护实验装置部分硬件接口和通信协议开放，实验者可自行编写保护、测控、自动控制软件，下载到装置中进行测试。
3. 继电保护课程设计
可利用本实验台进行继电保护课程设计，方便地检验继电保护课程设计成果。
4. 毕业设计
可作为保护、测控、自动控制、电力系统综合自动化等相关方向的毕业设计平台。
六、配置表

序号	名称	说明	数量
1	发电机组控制屏	钢制结构，前门板采用钢化玻璃设计，外形美观，设计合理。	1台
2	电力系统自动化实验台	桌式结构，包含实训屏，实训桌，台面等。	1台
3	常规继电器保护实训屏	钢制结构，前门板采用钢化玻璃设计，外形美观，设计合理。	1台
4	电流表	用于监视工作电流	9只
5	电压表	用于监视系统电压，一次、二次电压	8只
6	微机型同期保护	RE-800系列	1只
7	励磁保护装置	RE-800系列	1只
8	直流电机调速器	10A	1只
9	信号灯	直径16	30只
10	功率表	有功、无功	2只
11	频率表	6L2	1只
12	发电机组	直流电机拖动同步发电机	1套
13	电流继电器	阿继	1只
14	电压继电器	阿继	1只
15	功率方向继电器	阿继	1只
16	差动继电器	阿继	1只
17	阻抗继电器	阿继	1只
18	信号继电器	阿继	1只
19	时间继电器	阿继	1只
20	中间继电器	阿继	1只
21	附件		1批
22	精装实验指导书		1本
23	使用说明书		1本
24	控制软件		1套
25	凳子	凳面采用进口PP注塑成型，颜色应为灰白色；升降结构应为螺杆升降；中管选用直径50mm，壁厚1.2mm圆管；装饰套应为ABS注塑成型。	2只
26	安装布线所需材料		一套
