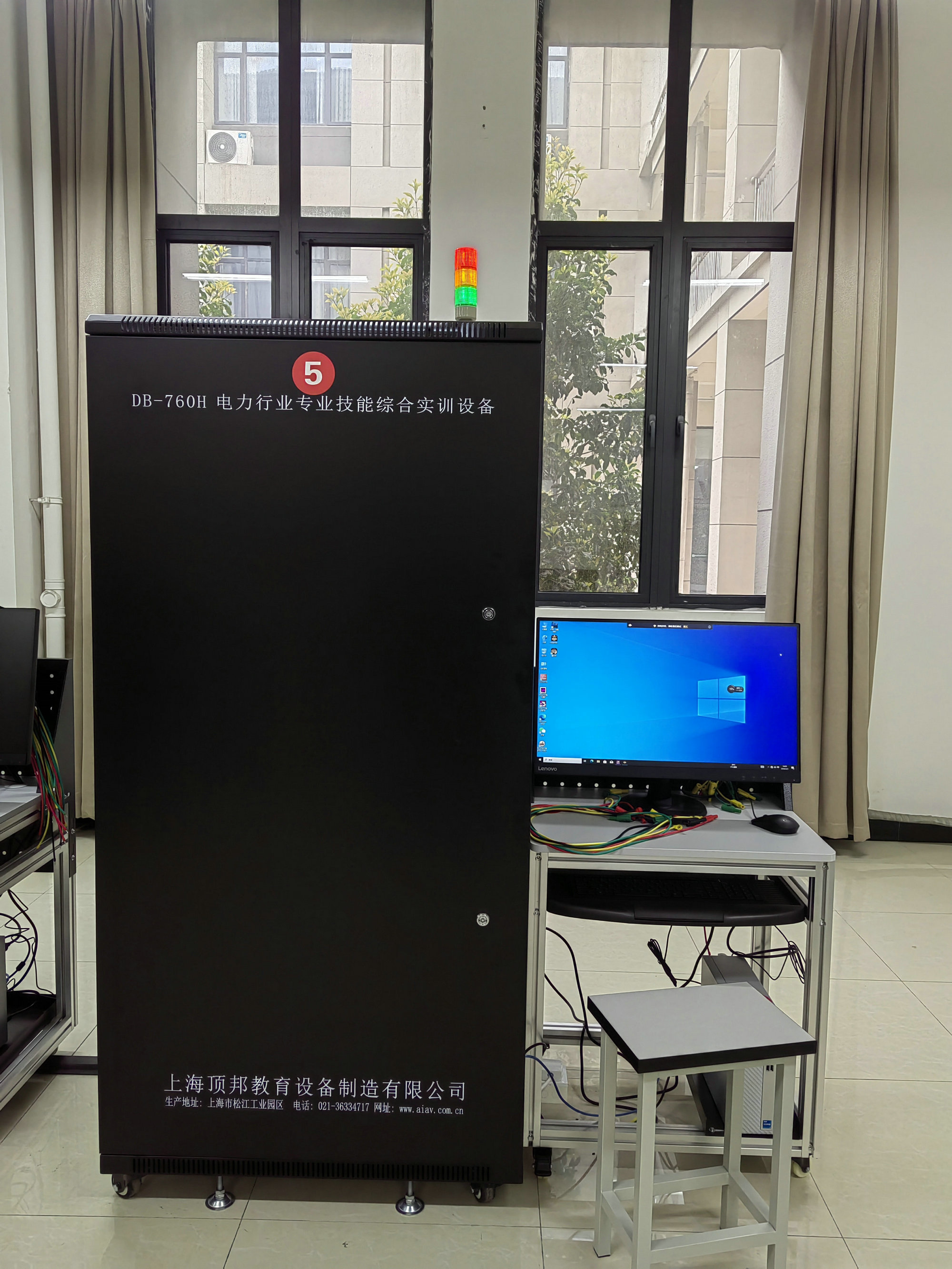

DB-760H 电工实训考核装置（柜式、双面型）

一、概述
电工实训考核装置可完成“电工技术”、“工厂电气控制”、“机床线路控制”、“可编程控制技术”等多门课程的实训。装置资源开放，可充分培养学生的实际动手能力，适合当今教育教学中的实训训练。电工实训考核装置采用用标准配电柜为主体柜、双面结构，包含如下资源：电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、行程开关、中间继电器、三相异步电机、直流电机，机床智能考核等。

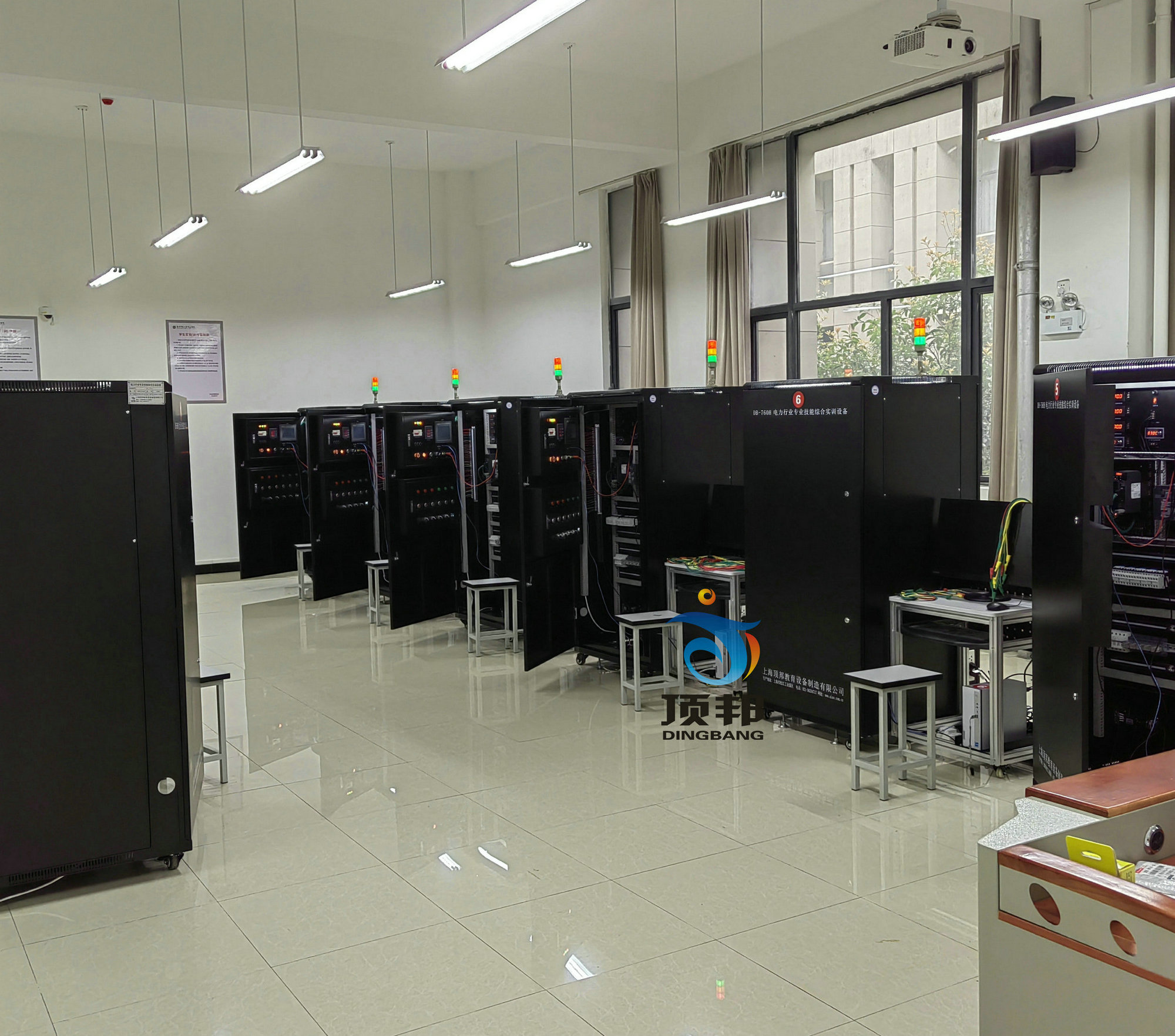

电工实训考核装置适用于大学、专科院校及各类职业教育培训机构的实训教学、考核鉴定。
二、特点

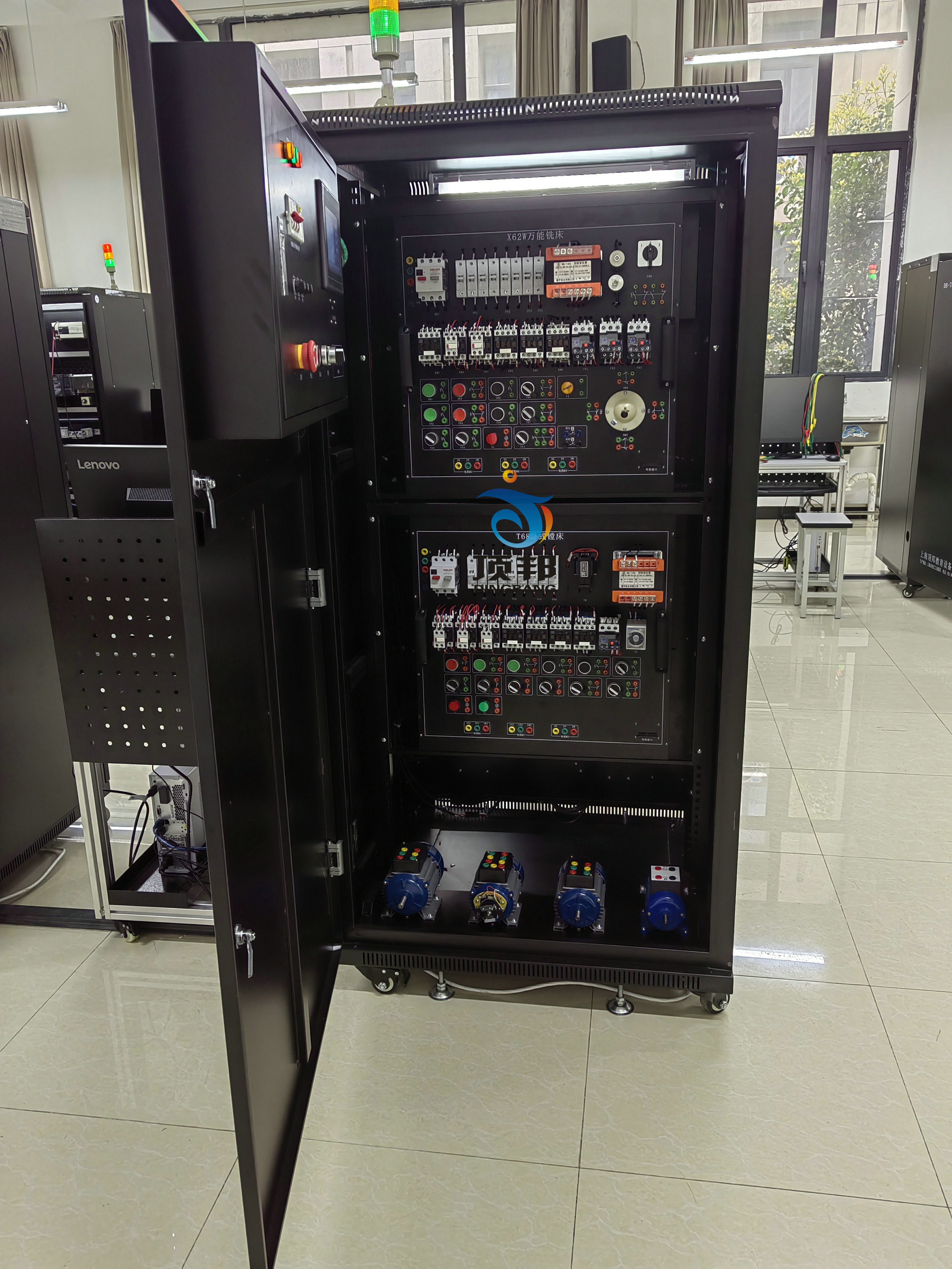

1.电工实训考核装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，其中装有可方便拆卸的电源控制、交直流电源、测量仪表、低压电气器件，另一面装有PLC模拟量模块、变频器、直流调速模块、机床智能考核，该配电柜占地面积小，外形美观；
2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统，实训特点明显，同时具有一定的扩展性；
3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；
4.电工实训考核装置可以实现铣床、镗床等不同实训挂板的无线智能考核功能。
4.提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；
三、技术性能
1.输入电压：三相四线制380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m
3.装置容量：＜1.5KVA
4.外形尺寸：850mm×800mm×1800mm
5.设备重量：250Kg
四、配置清单

序号	名称	单位	数量	备注
1	实训柜体	台	1	外形尺寸：850mm×800mm×1800mm
2	实训电机	套	1	他励直流电动机（DC 110V）	柜体内置
		台	1	三相异步电动机（380V，单速）
		台	1	三相异步电动机（380，单速带离心开关）
		台	1	三相双速异步电动机
3	触摸屏	个	1	7寸昆仑通态
4	PLC主机	个	1	三菱 FX3U-48MT
5	模数转换模块	个	1	三菱 FXON-3A
6	通讯模块	个	1	FX2N-485-BD
7	变频器	个	1	三菱FR-E740
8	两相混合式步进电机细分驱动器	台	1
9	两相混合式步进电机	台	1
10	交流伺服电动机	台	1
11	交流伺服电动机驱动器	台	1	台达
12	直流调速器	台	1
13	DB-T68	块	1	T68镗床智能实训考核挂板
14	DB-X62W	块	1	X62W铣床智能实训考核挂板
15	多功能数显仪表	台	1
16	日光灯	套	2
17	网孔板	块	2	学生实训用包含实训用交流接触器、热继等
18	电工连线	套	1	20根：长1000mm 黄6条、绿6条、红6条、黑2条； 10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。
19	0.75mm?软线	米	80	黄、绿、红、蓝、各20米
20	PLC编程软件	套	1	GX Developer8.34L-C（光盘）
21	PLC仿真软件	套	1	通过学生的编程在计算机中模拟其机械动作，动画形象生动，趣味性强
22	RS232C/RS422通讯电缆	根	1	长2000mm；用于PLC主机与计算机之间的通讯；
23	触摸屏下载线	条	1
24	常用工具	套	1	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把;压线钳1把(HS-06WF);插针1包 (E1008)
25	计算机小推车	辆	1	铝木结构；用于放置计算机。备注：配置计算机才同时配置小推车
26	学生凳	张	2

五、实训项目
1) 日关灯的实训；
2) 转换开关与电压表连接测量三相电压。
3) 功率因数的测量；
4) 三相电流的实时测量；
5) 三相电压的实时测量；
6) 三相异步电动机直接起动、停车的控制电路连接；
7) 接触器联锁的三相交流异步电动机正、反转控制电路的连接；
8) 按钮联锁的三相交流异步电动机正、反转控制电路的连接；
9) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
10) 万能转换开关控制三相异步电动机的正反转；
11) 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
12) 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
13) 定子绕组串联电阻启动控制电路的连接；
14) 三相交流异步电动机能耗制动控制电路的连接；
15) 三相交流异步电动机反接制动控制电路的连接；
16) 多台（3台及以下）电动机的顺序控制电路的连接
17) 电动机的往返行程控制电路的连接；
18) 直流电机的直接启停控制；
19) 直流电动机的正反转控制；
20) 直流电机的调速实验；
21) 普通车床控制电路的连接；
22) 电动葫芦控制电路的连接；
23) 三相交流异步电动机既能点动，又能连续转动的控制电路连接；
24) 两地控制电路的连接；
25) 按钮切换的双速电动机调速控制电路的连接；
26) 时间继电器切换的双速电动机调速控制电路的连接；
27) 离心开关配合的反接制动控制电路的连接；
28) 变频器面板功能参数设置和操作实训；
29) 变频器对电机点动控制、启停控制；
30) 电机转速多段控制；
31) 工频、变频切换控制；
32) 基于模拟量控制的电机开环调速；
33) 基于面板操作的电机开环调速；
34) 变频器的保护和报警功能实训；
35) 基于PLC的变频器开环调速；
36) PLC一般指令运用的实训；
37) PLC控制电机顺序启动；
38) PLC控制交通灯的的实训；
39) PLC控制三相异步电动机Y-△启动电路；
40) 触摸屏的参数设置；
41) 触摸屏的编程；
42) 触摸屏、PLC、变频器的综合实训；
43) 两相混合式步进电机的简单实训；
44) 交流伺服电机的简单实训；
45) X62W铣床电气控制电路单元常见故障的检查与排除实训（可设16个故障点）；
46) T68镗床电气控制电路单元常见故障的检查与排除实训（可设16个故障点）；
铣床电气控制电路故障现象：
1) 主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电；
2) 主轴电机无论正反转均缺一相；
3) 进给电机反转缺一相；
4) 快速进给电磁铁不能动作；
5) 照明及控制变压器没电，照明灯不亮，控制回路失效；
6) 控制变压器没电，控制回路失效；
7) 照明灯不亮；
8) 控制回路失效；
9) 控制回路失效；
10) 主轴制动失效；
11) 主轴不能启动；
12) 主轴不能启动；
13) 工作台进给控制失效；
14) 工作台向下、向右、向前进给控制失效；
15) 工作台向后、向上、向左进给控制失效；
16) 两处快速进给全部失效。
T68镗床电气控制电路故障现象：
1) 所有电机缺相，控制回路失效；
2) 主轴电机及工作台进给电机，无论正反转均缺相，控制回路正常；
3) 主轴正转缺一相；
4) 主轴正、反转均缺一相；
5) 主轴电机低速运转制动电磁铁YB不能动作；
6) 进给电机快速移动正转时缺一相；
7) 进给电机无论正反转均缺一相；
8) 控制变压器缺一相，控制回路及照明回路均没电；
9) 主轴电机正转点动与启动均失效；
10) 控制回路全部失效；
11) 主轴电机反转点动与启动均失效；
12) 主轴电机的高低速运行及快速移动电机的快速移动均不可启动；
13) 主轴电机的低速不能启动，高速时，无低速的过渡；
14) 主轴电机的高速运行失效；
15) 快速移动电动机，无论正反转均失效；
16) 快速移动电动机正转不能启动。

友情提示：

1、货品验收：阁下收货时请检查电工实训考核装置的货品外观，核实电工实训考核装置的数量及配件，拒收处于受损状态的电工实训考核装置；

2、质保：顶邦将为阁下提供电工实训考核装置产品说明书内的质保条件和质保期，在质保范围内提供对电工实训考核装置的免费维修，超出条件承诺时提供对电工实训考核装置的有偿维修；

3、退换货：阁下单方面原因导致的电工实训考核装置选型错误或电工实训考核装置购买数量错误，造成电工实训考核装置的退换货要求，将不被接受；

4、货期：电工实训考核装置的发货期为参考值，如您需要了解电工实训考核装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对电工实训考核装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关电工实训考核装置的咨询。
