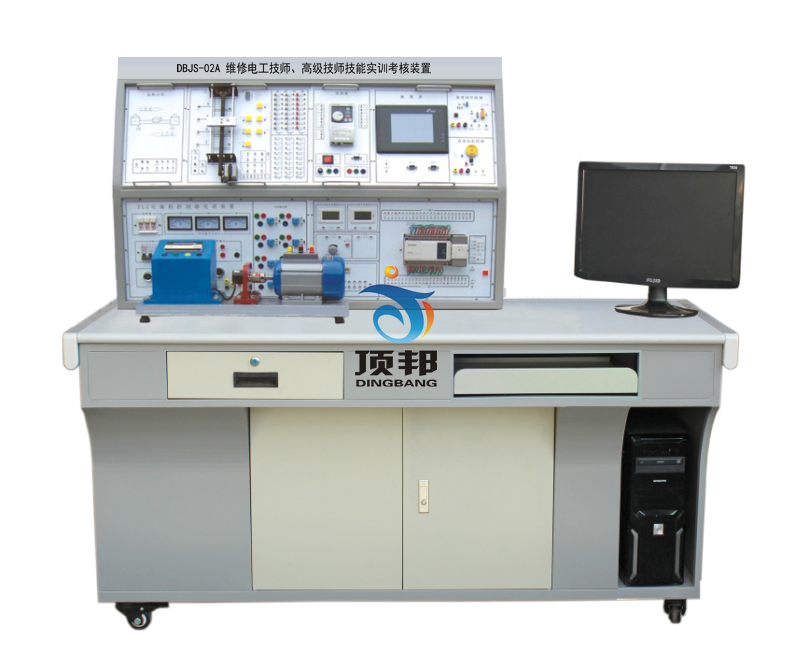

DBJS-02A 维修电工技师·高级技师技能实训考核装置
维修电工技师.高级技师技能实训考核装置需适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，能快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，能满足中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
1.2总体技术参数
(1) 输入电压：三相四线（或三相五线）～380V±10% 50Hz
(2) 工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
(3) 装置容量：＜1.5KVA
(4)重 量：不低于 100Kg。承重负荷不大于 3000N/㎡。
(5) 外形尺寸：约1700×700×1630mm。
(6) 漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
1.3配置及功能
(1) DW02 电源控制箱的主控屏为铁质双层亚光密纹喷塑结构，铝质面板。
(2) 三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮；
(3) 控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压；
(4) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准；
(5) 交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
(6) 4只5408二极管，用于能耗制动的整流电路；
(8) 三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
(7) 西门子CPU CR40 PLC（AC/DC/RELAY）主机，集成数字量I/O（24路数字量输入/16路数字量输出）、RS-485通信口、6路高速计数器；含有Profinet通信；配套以太网编程电缆。
(8) 变频器件（西门子）v20-0.37KW，工作电压交流220V供电，频率控制范围0.2～400HZ，内置EMC滤波器，输出功率0.4kW。集成RS485通讯接口，PWM方式（具有矢量控制、无传感器矢量速度/转矩控制）等工作模式；输入输出点均引至模块面板上，通过插拔线与控制对象相连接；采用模块化设计，便于扩展与组合；可独立使用，也可与PLC及电气实操单元板配套使用。
(9) 触摸屏实训组件（实物）： 7英寸STN256色：了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。
(10) 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。
1.4 维修电工技师·高级技师技能实训考核装置总体配置表一
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 维修电工实训考核台架 | 台 | 1 | 外形尺寸：1700mm×700mm×1650mm ；
材 料：钢木结构；符合国家相关环保要求；
输入电压：AC 380 V±10% 50 Hz 三相五线；
容 量：＜1.5 kVA；
实 验 屏：用于挂置实训单元挂板 |
| 2 | 电气控制实训单元挂箱及电机 | 块 | 1 | DW-05 | 电工技能实训组件（五） |
| 块 | 1 | DW-06 | 维修电工实训组件（一） |
| 块 | 1 | DW-07 | 维修电工实训组件（二） |
| 块 | 1 | DW-08 | 维修电工实训组件（三） |
| 块 | 1 | DW-09 | 维修电工实训组件（四） |
| 台 | 1 | DBJ01 | 单相电容起动电动机，交流220V |
| DBJ02 | 三相鼠笼电动机AC220V（Y） |
| DBJ03 | 三相鼠笼电动机AC380V（Y/△,带速度继电器） |
| DBJ04 | 双速异步电动机AC380V（△/YY） |
| 3 | 仪表照明部分实训挂箱 | 套 | 1 | 见表三 |
| 4 | 变频器实训挂箱 | 套 | 1 | （西门子）v20-0.37KW变频器，带有通讯接口及BOP操作面板。 |
| 5 | PLC主机挂箱
| 套 | 1 | 西门子CR40 PLC（AC/DC/RELAY）主机，集成数字量I/O（24路数字量输入/16路数字量输出）、RS-485通信口、6路高速计数器；以太网通讯 |
6 | PLC实训挂箱
| 块 | 1 | 抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 |
| 自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 |
| 机械手控制/自控成型机/加工中心 |
| 四层电梯/基础实验/中间继电器 |
| 7 | 电机导轨及光码盘测速系统 | 1 | 套 | 含光码盘测速系统（配有光电编码器）一套，导轨1幅，道轨平整度好，无应力变形，同心度好 |
| 8 | 触摸屏实训组件（实物） | 1 | 套 | 昆仑通态， 7英寸STN256色 |
| 9 | 电工连线 | 套 | 1 | 20根：长1000mm 黄6条、绿6条、红6条、黑2条；
10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 |
| 10 | 常用工具 | 套 | 1 | 一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
| 11 | 实验说明书 | 套 | 1 | 指导学生实训 |
表二、维修电工技师·高级技师技能实训考核装置电气控制实训考核挂箱配置说明表
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | DW-05电工技能实训组件 |
|
| 提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。 |
| 2 | DW-06维修电工实训组件（一） | 套 | 1 | 提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只 |
| 3 | DW-07维修电工实训组件（二） | 个 | 1 | 提供空气开关1只、3P熔断器2只、交流接触器3只。 |
| 4 | DW-08维修电工实训组件（三） | 个 | 1 | 提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
| 5 | DW-09维修电工实训组件（四） |
|
| 提供交流接触器4只 |
表三、维修电工技师·高级技师技能实训考核装置仪表照明部分实训挂箱配置说明表
| 序号 | 挂箱编号 | 实训模块名称 | 数量 | 备注 |
| 1 | DW-10 | 仪表照明实训考核组件（一） | 1件 | 提供二极漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1只 |
| 2 | DW-11 | 仪表照明实训考核组件（二） | 1件 | 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只 |
| 3 | DW-12 | 仪表照明实训考核组件（三） | 1件 | 提供交流电流表3只、电流互感器3只 |
| 4 | DW-13 | 仪表照明实训考核组件（四） | 1件 | 提供交流电压表1只、电压指示切换开关1只 |
| 5 | DW-14 | 仪表照明实训考核组件（五） | 1件 | 提供三相三线有功电度表1只 |
| 6 | DW-15 | 仪表照明实训考核组件（六） | 1件 | 提供三相四线有功电度表1只 |
| 7 | DW-16 | 仪表照明实训考核组件（七） | 1件 | 提供三相四线无功电度表1只 |
1.5实训项目
1.三相异步电动机直接启动控制电路
2.三相异步电动机点动控制电路
3.三相异步电动机自锁控制电路
4.三相异步电动机按钮联锁正反转控制电路
5.三相异步电动机接触器联锁正反转控制电路
6.三相异步电动机双重联锁正反转控制电路
7.三相异步电动机工作台自动往返控制电路
8.两台三相异步电动机顺序启动、顺序停转控制电路
9.三相异步电动机的两地控制电路
10.接触器控制的Y-△控制
11.时间继电器控制的Y-△控制
12.三相异步电动机单向启动反接制动控制电路
13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路
14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路
15.三相异步电动机正反转启动能耗制动控制电路
16.单相鼠笼电动机电容启动控制电路
17.双速交流异步电动机手动变速控制电路
18.双速交流异步电动机自动变速控制电路
19.断电延时直流能耗制动的Y-△启动控制电路
20. 三相异步电动机正反转能耗制动控制线路
21. 三相异步电动机正反转启动反接制动控制线路
22. C620型车床电气控制线路
23. 电动葫芦电气控制
24. Y3150滚齿机控制电路
25. 可编程控制器的基本指令操作
26. LED数码显示控制
27. 天塔之光控制的模拟
28.十字路口交通灯的模拟
29.机械手动作的模拟
30.四节传送带的模拟
31.装配流水线控制的模拟
32.五相步进电机控制的模拟
33.水塔水位模拟控制模拟
34.液体混合装置模拟控制的模拟
35.邮件分拣机模拟控制的模拟
36.轧钢机模拟控制的模拟
37.自动成型机模拟控制
38.自动送料装车控制的模拟
39.全自动洗衣机控制的模拟
40.电镀生产线控制的模拟
41.PLC控制的三相异步电动机正反转控制
42.PLC控制的三相异步电动机Y-△启动控制
43.PLC控制的三相异步电动机降压启动控制
44.PLC控制的三相异步电动机能耗制动控制
45.变频器功能参数设置与操作
46.变频器报警与保护功能
47.多段速度选择变频调速
48.外部端子点动控制
49.控制电机正反转运动控制
50.控制电机运行时间操作
51.瞬间停电变频器参数设定
52.外部电压变频调速
53.外部电流变频调速
54.三相异步电动机的变频开环调速
55. PLC控制变频器调速
56 .基于触摸屏控制方式的基本指令编程练习
57.基于触摸屏控制方式的LED控制
58.基于触摸屏控制方式的温度PID控制
59.PLC、触摸屏与变频器通信控制
60.基于MCGS的485总线网络通信技术
61.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
62.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
63.三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
64.日光灯线路的接线
65.声控开关控制白炽灯电路的接线
66.触摸延时开关控制白炽灯电路的接线
67.人体感应开关控制白炽灯电路的接线
68.单相电度表直接接线电路
69.单相电度表经电流互感器的接线电路
70.电压表、电流表接线电路
71.万能转换开关的电压表测量三相电压接线
72.一只电流互感器用于单相回路的控制电路接线
73.三只电流互感器接成星形接线电路
74.三只电流互感器接成三角形接线电路
75.三相功率因数表的测量电路
76.三相三线有功电度表的接线电路
77.三相三线有功电度表经电流互感器的接线电路
78.三相四线有功电度表的接线电路
79.三相四线无功电度表经电流互感器的接线电路
80.三相四线无功电度表的接线电路
81.三相四线无功电度表经电流互感器的接线电路
