YQPC-T 铝槽式铁桌液压气动PLC控制实验台


一、概述
YQPC-T液压气动PLC综合控制实验室是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司YY-18透明液压传动演示系统的基础上,综合了我公司气动PLC与液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时,它们可以相互辅成,交叉控制。可以让学生直观感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。
液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。
气动实验与液压实验电气主控单元配备2套PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,以气动及液压回路为控制对象,加强对PLC可编程序控制器的学习及应用。
同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。

二、YQPC-T的基本结构与组成
YQPC-T液压气动PLC控制实验台,从可靠性、先进性、成熟性、易用性、安全保障与可管理性等多方面考虑,进行了人性化的精心设计。
YQPC-T液压气动PLC控制实验台(气动部分)分为气动元件及回路安装区、电器控制模块安装区、元件存储柜。
液压面主要包括:梯形双立面实验台、透明液压元件(20多种)、电器控制模块、实验专用泵站、元件固定配置板、桌面滴油槽、元件拆装油盘、工具及附件等。
气动面主要包括:梯形双立面实验台、铁质实验桌、气动元件(20多种)、电器控制模块(5只)、空气压缩机、元件固定配置板、工具及附件等。
本实验设备采用了多功能一体化钢桌结构,整体焊接,表面喷塑,坚固耐用。钢桌采用了双面对称结构,设计有元件存储柜,工具资料抽屉,气泵架位,电脑架位,可以附配电脑键盘抽屉。实验台采用了梯形双立面结构,上面有气动元件回路安装区,电器控制模块安装区。合理的实现了空间与功能的自由组合。它可以针对客户的不同需求实行不同的配置,以及为今后的升级扩展提供了平台。
实验桌包装尺寸:1630mm×1130mm×930mm 外形尺寸:1500mm×1000mm×820mm 毛重量:250Kg
实验台包装尺寸:1230mm×670mm×1000mm 外形尺寸:1140mm×600mm× 920mm 毛重量:54Kg
液压泵站包装尺寸:600mm×450mm×390mm 外形尺寸:530mm×320mm×400mm 毛重量:40Kg
气泵包装尺寸:525mm×235mm×545mm 外形尺寸:480mm×230mm×500mm 毛重量:20Kg


YQPC-T液压面如图所示:

液压PLC控制实验台" src="/uploads/ueditor/20240315/1-240315225G1L6.jpg" style="margin: 0px; padding: 0px; border: none; width: 600px; height: 579px;"/>

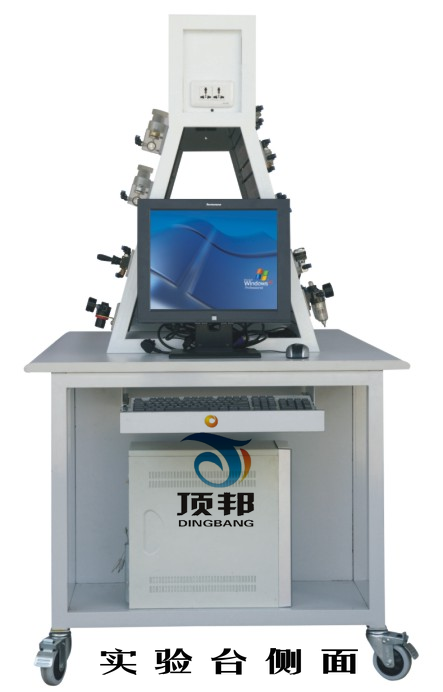

液压PLC控制实验台侧面

本产品的配有三块液压元件固定配置板。每块元件固定配置板上设计有液压元件及元件底板位置轮廓图及液压元件名称。各种透明液压元件(如油缸、阀、压力表、压力继电器等等)均安放在元件固定配置板上的固定位置。防止元件缺失,便于实验设备的管理。
在元件配置板上的每个元件底板相应位置有四只Φ11mm的孔与一只Φ5mm的固定安装孔,用于嵌入元件底板上的四个卡脚,及运输时通过固定安装孔用螺丝将各液压元件及元件底板锁紧在元件配置板上,防止移动。
由于液压元件底板上安放了多只液压元件,比较沉重。使用时,应注意元件固定配置板拉到底时脱落。

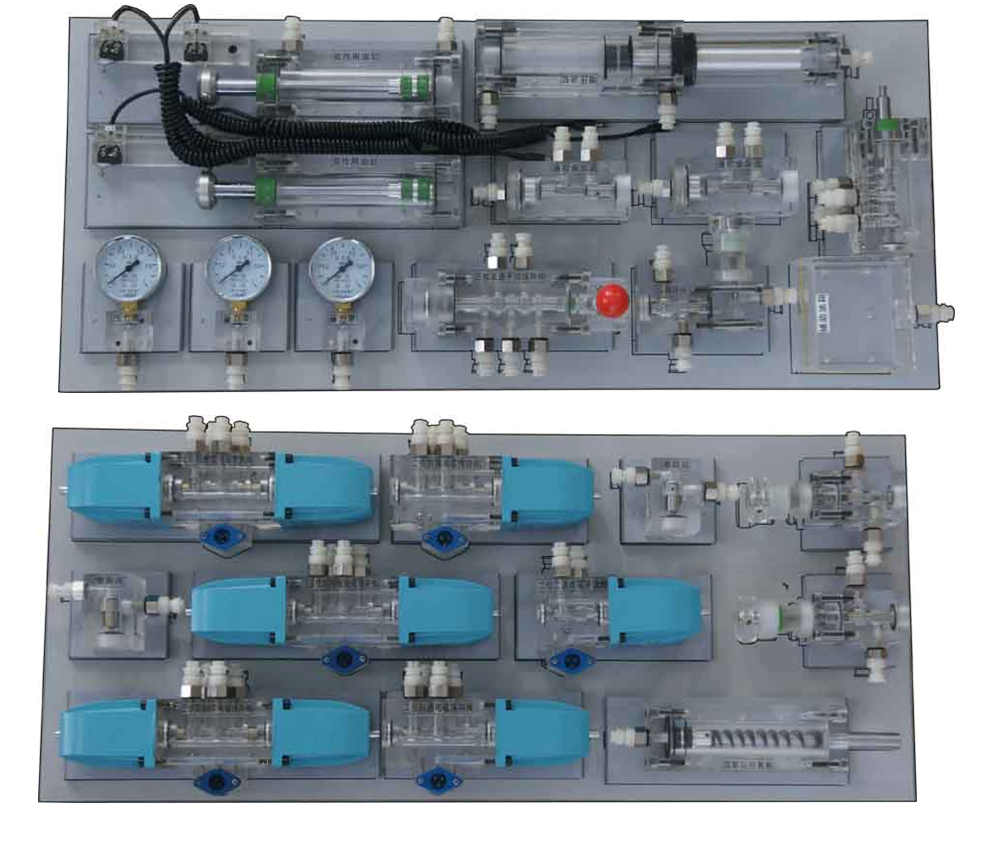

液压面元件配置板如图所示:
液压面元件配置

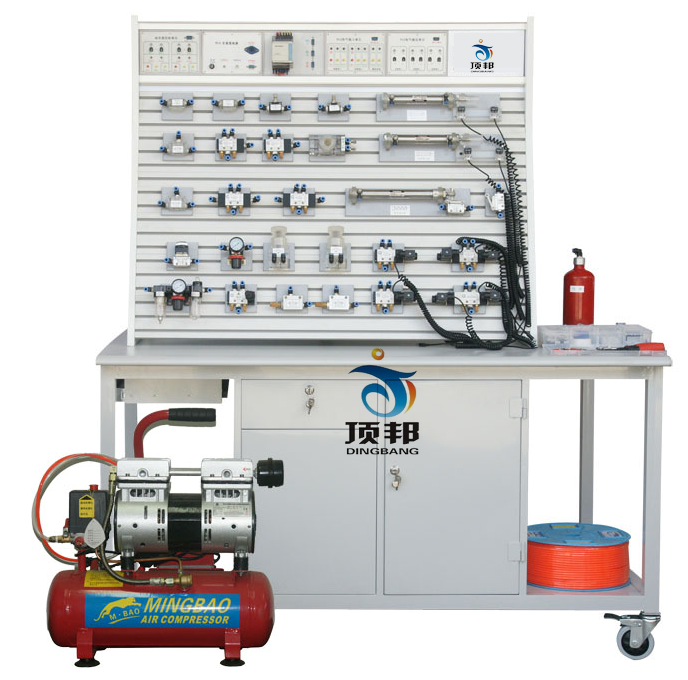

YQPC-T气动面如图所示:


气动PLC控制实验台


实验台侧面
计算机另行配置,本设备不包含在内


本产品配有气动元件固定配置板。上面设计有气动元件及元件底板位置轮廓图及气动元件名称。各种气动元件(如气缸、换向阀、减压阀等等)均安放在元件固定配置板上的固定位置。防止元件缺失,便于实验设备的管理。

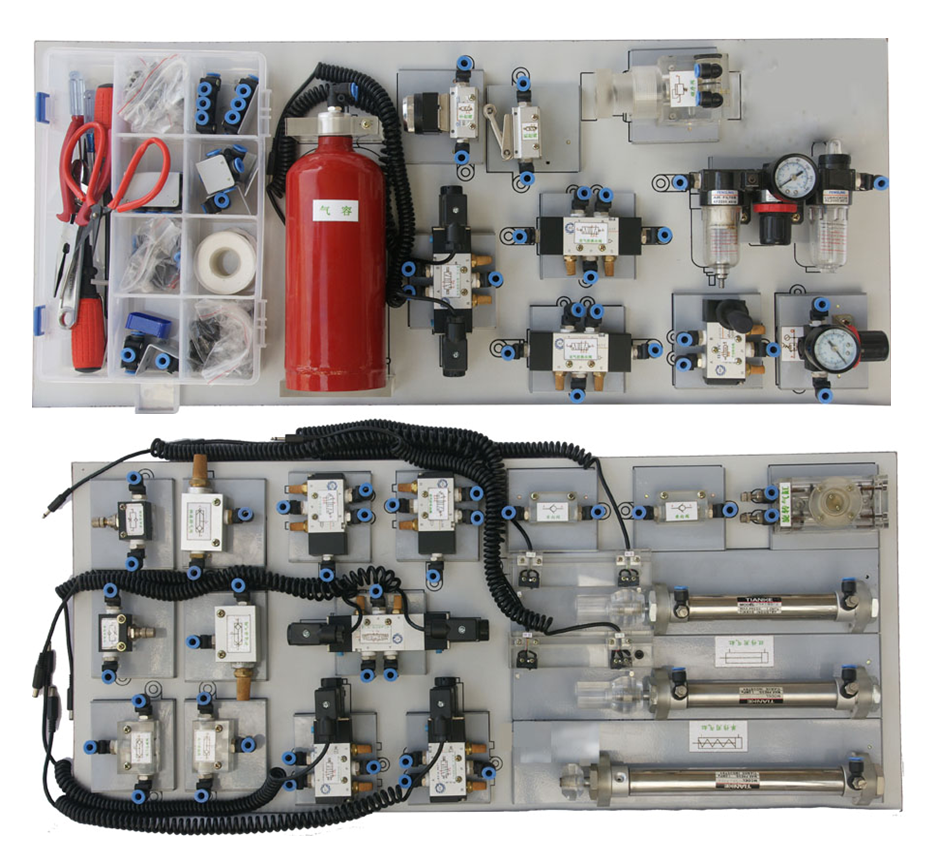

气动面元件配置板如图所示:

气动面元件配置板
三、YQPC-T主要技术参数
1.电源:AC: 220V 50HZ
2.实验台外形尺寸:1600mm×1000mm×820mm(铁桌)
3.实验支架尺寸:1140mm×600mm×920mm(铝槽)
4.PLC可编程序控制器:三菱FX1s-14MR型PLC(可根据客户要求选择),8输入、6输出。
5.低噪音空气压缩机(MB-550W-9静音气泵):
电源 AC220V 功率:550w 气罐容积:110L/min
6. 实验专用齿轮泵站(配数字转速表)
工作电源:AC:220V
电机功率:750W
电机调速范围: 0-1500转/分
油箱容积:25L
安全限速范围:1000-1500转/分
油泵输出最高工作压力:2.5MPa
安全压力设定范围:0.3 - 2.5 MPa
液压泵工作时离液压台1.5m远处噪声≤58dB
7.空气压缩机
电 源:AC 220V 50HZ
电机功率:550w
转速:1440r/min
气罐容量:110L/min
气罐压力:0.75Mpa
气罐重量:16Kg

直流电机调速齿轮泵

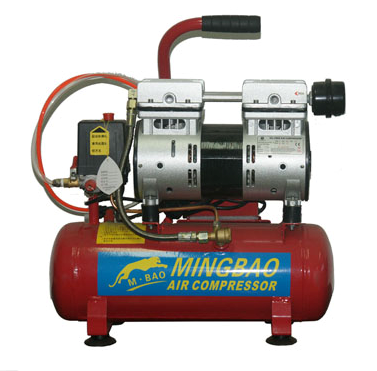

空气压缩机
四、实 验 项 目
(一)、气动基本控制回路实验

1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路


(二)、液压传动基本回路实验

1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用行程开关的顺序动作回路
18.用行程换向阀的顺序动作回路

五、YQPC-T液压气动PLC控制实验台配置清单(液压部分)

序号分类项 目型 号 规 格数量备 注
1
专用实验泵站:配直流电机及专用直流电源、油箱、数字转速表、传感器、齿轮油泵本公司设计制造1台配溢流阀、压力表、温度液位计、滤油器
2

多功能钢质实验桌本公司设计制造1台
3T型铝槽实验底板梯形双立面实验台本公司设计制造1台
4油管放油筒本公司设计制造1台
5元件固定配置板本公司设计制造3块
6进油压力表四通本公司设计制造1只铝合金、压力表2.5MPa
7回油五通本公司设计制造1只铝合金
8液 压 组 合 元 件双作用油缸  2只透明元件+弹簧卡脚铝底板
9弹簧回位油缸  1只透明元件+铝底板+固定孔
10增压油缸  1只透明元件+铝底板+固定孔
11辅助油箱  1只透明元件+弹簧卡脚铝底板
12单向阀  2只透明元件+弹簧卡脚铝底板
13液控单向阀  2只透明元件+弹簧卡脚铝底板
14溢流阀(直动式)  2只透明元件+弹簧卡脚铝底板
15节流阀(直动式)  1只透明元件+弹簧卡脚铝底板
16调速阀  2只透明元件+弹簧卡脚铝底板
17顺序阀  2只透明元件+弹簧卡脚铝底板
18减压阀(先导式)  1只透明元件+弹簧卡脚铝底板
19二位二通电磁换向阀  1只透明元件+弹簧卡脚铝底板
20二位四通电磁换向阀  2只透明元件+弹簧卡脚铝底板
21“O”型三位四通电磁换向阀  1只透明元件+弹簧卡脚铝底板
22“H”型三位四通电磁换向阀  1只透明元件+弹簧卡脚铝底板
23“M”型三位四通电磁换向阀  1只透明元件+弹簧卡脚铝底板
24二位四通行程换向阀  1只透明元件+弹簧卡脚铝底板
25三位五通手动换向阀  1只透明元件+弹簧卡脚铝底板
26压力继电器 (0.7MPa 调定,加大弹簧)  1只透明元件+弹簧卡脚铝底板
27压力表( 1MPa--1只 0.6MPa--2只)  3只透明元件+弹簧卡脚铝底板
28微动行程开关(常开2只+常闭2只)  2+2只装在双作用缸上
29铝合金四通  6只
30附 件纸巾  2包
31桌面滴油槽  1个
32液压油管工作压力:1 MPa1盘爆破压力:2.5 MPa
33油盘(配滤网)  1个卸下的液压元件放油
34塑料配件盒  1个放置实验时装拆的小零件
35专用液压油  20Kg
36电 器 控 制电磁阀通用连接线  3根
37压力继电器插头线  1根
38直流电源单元  1个
39PLC 编程器控制单元  1个
40PLC输入单元  1个
41PLC输出单元  1个
41继电器控制单元  1个
42单元电器连接电缆  3条
43220V电源线  1条
44PLC编程通讯电缆(标配:三菱SC-11)  1条YQPC-T双面共用一条
45资料透明液压实验指导书  1册
46PLC编程软件及应用程序光盘编程软件及程序统一统一提供光盘、自行复制
47工 具 配 件 盒专用工具配件盒300×200×621个菲力格F-300
48螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、
卷笔刀、剪刀、尖嘴钳(改制)、快速接头助拔器、记号笔、
活动板手、内六角扳手M4、M5、M6内卡簧钳、外卡簧钳、
皮管压板10只、尼龙管接头专用扳手
各1只
50快速接头15只、 T型螺母30只、f10组合垫圈10只、塑料塞头30及各种密封圈 (15×f2.4=20只、12×f2.4=20只)1套
51内六角螺丝M6×15=20枚 M6×25=20枚 M6×35=8枚M6×45=41套




六、YQPC-T液压气动PLC控制实验台配置清单(气动部分)

序号分类项 目型 号 规 格YQPC-T备 注
1气源静音空气压缩机 220V 550WMB-550W-9 单头1只110L/min 0.75Mpa
2气管PU气管6×41卷100米/卷
3实验台实验桌(钢桌)1500×1000×820mm1台
4实验支架(铝槽式)1140× 600×920mm1只
5元件固定配置板  2块
6弹 性 插 脚 底 板 组 合 元 件二位五通手动换向阀4H210-081只
7单作用缸QGX25×1001只
8双作用缸QGX25×1002只
9微动行程开关(含连接电缆插头)装在双作用缸上4只
10旋转气缸  1只上海顶邦透明元件
11单向节流阀JSC6017只装在各气缸体上
12减压阀(带压力表)AR20001只
13气容  1只
14三联件AC2000三联件1只
15二位二通单电磁换向阀-配连接线2V025-08、DC24V1
16二位三通单电磁换向阀-配连接线3V210-08、DC24V1
17二位五通单电磁换向阀-配连接线4V210-08、DC24V2只
18二位五通双电磁换向阀-配连接线4V220-08、DC24V1只
19三位五通双电磁换向阀-配连接线4V230-08、DC24V1只
20二位五通单气控换向阀4A210-082只
21二位五通双气控换向阀4A220-082只
22顺序阀KPSA-81顶邦透明元件
23按钮行程阀(不带锁)MOV-3A1只
24或门型梭阀KS-L82只透明元件
25快速排气阀KP-L82只
26单向阀KA-L82只顶邦透明元件
27单向节流阀RE-022只
28机控行程阀MOV-22只配件盒内1只
29气压自动开关(0.5-1.0MPa)压差调节0.2-0.4MPa1
30双齿轮齿条同步机构上海顶邦设计,实验附件1
31电 器 控 制PLC直流电源单元(DC:24V)AC:220V/DC:24V1只装在台上
32PLC编程器控制单元(标配三菱FX1s-14MR)可根据用户要求配置1只装在台上
33PLC电器输入单元  1只装在台上
34PLC电器输出单元输出:DC24V1只装在台上
35继电器控制输出单元输出:DC24V1只装在台上
36单元电器连接电缆  3条
37220V电源线  1条
38墙壁插座(实验台上)二位250V、10A2只
39PLC编程通讯电缆(标配:三菱SC-11)可根据用户要求配置1条YQPC-T双面共一条
40资料实验指导书  1册
41PLC编程软件及应用程序光盘可自行复制安装统一统一提供一碟光盘
42工 具 配 件 盒专用工具配件盒300×200×62 mm1个菲力格F-300
螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器
活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀
各1只
内六角螺丝M6×15=20只,M6×25=20只,铝槽T形螺母30只Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只
气孔塞头25只,生料带1个,保险丝2.5A 5只,皮管定位压板4只
Y型减径三通Ø8-2×Ø6 1只(气泵上)
微动行程开关(配件)2只、601-Ø6、602-Ø6弯接头 各1只
1套
