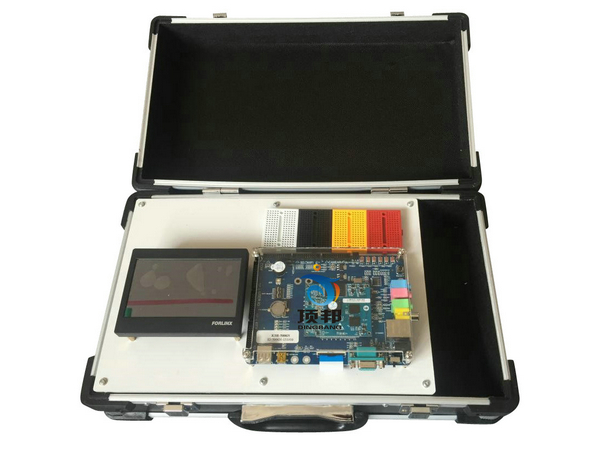

DB-ARM101 嵌入式ARM实验箱

S5P4418 是一款基于 ARM Cortex-A9 架构设计的四核处理器，采用 32 位 RISC 指令集，针对手机和平板市场，采用 28nm HKMG 低功耗工艺制作，主要特点如下：
·Cortex-A9 四核 CPU：相比 Cortex-A8 处理器整体性能提升 50%，CPU 主频最高 1.4GHz；
·更高的存储带宽：提供 6.4GB/s 的存储带宽，在处理数据交互量比较大的操作时优势显著，例如：
1080p 视频的编解码；
·Full HD Display：3D 图形显示和高解析度图像处理上提升显著；
·支持 1080p 60 帧/秒的硬件视频解码，1080p 30 帧/秒的硬件视频编码；
·支持 3D 图形硬件加速；
·支持高速接口：例如：eMMC4.5、USB2.0、LVDS、HDMI；
S5P4418 支持 OPENGL ES1.1，可以提供最好的 3D 图形处理性能，多种显示接口，例如：LCD、HDMI、MIPI_DSI、LVDS，可以满足双屏显示和高清显示的需求。
目标应用有：
·车载信息娱乐系统
·数字标牌
·人机界面
·机上娱乐系统
·IP 电话
·IP 电视
·便携医疗设备
·平板电脑
接口资源

功能		数量	参数
显示	LCD	1	RGB888 24 位，最高分辨率：2048x1280
	LVDS	1	支持 JEIDA 和 VESA 输出模式，4 个数据通道，1 个时钟通道，最高分辨率：2048x1280
	HDMI	1	HDMI 1.4，最高分辨率 1080x1920
	MIPI_DSI	1	MIPI DSI SPEC V1.01r11，最高 4 个数据通道，最高分辨率：1920x1200
CAMERA	DVP	2	8 位并行接口，最大支持 5-Megapixel
CAMERA	MIPI_CSI	1	D-PHY spec V1.00，最大支持 5-Megapixel
SD/MMC/SDIO		2	CPU 最多支持 3 路，核心板引出 2 路 SD/MMC 接口，eMMC 占用一路没有引出核心板
USB HOST		1	USB 2.0 HOST（最高支持 480 Mbps），带集成 HS USB Phy
USB OTG		1	USB 2.0 OTG （最高支持 480 Mbps），带集成 HS USB Phy
UART		6	每个最高支持 5.0 Mbps
IIC		3	支持 100kbit/s 和 400kbit/s
IIS		3	最多支持 3 路 IIS 接口
SPI		3	最多支持 3 路 SPI 接口
Ethernet		1	10/100/1000Mbps 自适应
PWM		4	4 路 PWM 输出
SPDIF		1	支持 SPDIF 接口
ADC		7	12 位分辨率，最大输入频率 100KHz，电源输入范围：0-1.8V
外部总线		1	最高数据总线宽度：16 位，最高地址总线位数：14 位
JTAG		1	标准 JTAG 调试接口

底板资源

功能		数量	参数
显示	LVDS	1	8 位，2mm 间距双排插针，支持电容触摸
	HDMI	1	HDMI 1.4，HDMI-A 插座
	LCD	1	RGB888 24 位，支持电容/电阻触摸
	MIPI	1	4 组差分对，支持电容触摸
CAMERA	DVP	1	8 位并行接口（DVP），最大支持 5-Megapixel
CAMERA	MIPI	1	MIPI CAMERA
Audio		1	1MIC，1Phone
SD/MMC/SDIO		1	SD 卡，兼容 SD、SDHC 和 SDXC（UHS-I）
SDIO		1	由 2mm 间距 20Pin 双排插针引出
USB Host		2	由集线器扩展,USB 2.0（最高支持 480 Mbps）
USB OTG		1	标准 micro USB 插座,USB 2.0 OTG （最高支持 480 Mbps）
UART		5	除 UART5 为 232 电平外均为 TTL 电平，每个最高支持 5.0 Mbps； 4 个三线，1 个五线
IIC		3	IIC1 和 IIC2 为 CPU 源生 I2C，I2C3 为 IO 模拟 I2C
SPI		1
Ethernet		1	10/100/1000Mbps 自适应
WiFi		1	模块型号：RL-UM02WBS-8723BU-V1.2 WiFi 标准：IEEE 802.11b/g/n 2.4GHz Bluetooth 标准：BT V2.1/BT V3.0/BT V4.0
Bluetooth		1
RS485		1	隔离 RS485 输出
Mini-PCIE		1	支持 Mini-PCIE 接口的 3G、4G 模块
红外接收头		1	默认空焊
ADC		1	使用 CPU 自带 ADC 外接精密电位器
按键		6	1 个复位按钮，1 个电源按钮，4 个功能按键
锂电池接口		1	支持单节锂电池充放电管理

Linux 3.4.39 系统软件资源介绍(相关硬件实验需对应硬件配件)
设备驱动程序源代码在内核中的位置设备名
LCD 背光驱动drivers/video/backlight/pwm_bl.c /sys/class/backlight
USB 接口U 盘drivers/usb/storage/
USB 鼠标drivers/hid/usbhid/ /dev/input/mice
以太网drivers/net/ethernet/
SD/micro SD 卡驱动drivers/mmc/card/ /dev/block/mmcblk1pX
EMMC 驱动drivers/mmc/ /dev/block/mmcblk0pX
红外模块drivers/media/rc/ppm-nxp.c /dev/input/eventX
OV5640 drivers/media/video/ov5640.c
LCD arch/arm/mach-s5p4418/soc/display_lcd.c
LVDS arch/arm/mach-s5p4418/soc/display_lvds.c
MIPI arch/arm/mach-s5p4418/soc/display_mipi.c
HDMI arch/arm/mach-s5p4418/soc/display_hdmi.c
LCD FrameBuffer drivers/video/nxp-fb.c /dev/graphics/fbX
MIPI/LCD 触摸驱动drivers/input/touchscreen/ft5x0x_ts.c /dev/input/eventX
LVDS 触摸驱动drivers/input/touchscreen/gt9xx.c /dev/input/eventX
RTC 实时时钟驱动drivers/rtc/rtc-rx8010.c /dev/rtc0
加速度传感器驱动drivers/hwmon/mma8653.c /dev/input/eventX
串口drivers/tty/serial/amba-pl011.c /dev/ttyAMAx
按键驱动drivers/input/keyboard/nxp_io_key.c /dev/
RS485驱动drivers/tty/serial/amba-pl011.c /dev/ttyAMAx
BlueTooth drivers/bluetooth/rtk_btusb.c
WIFI hardware/realtek/wlan/driver/rtl8723BU
LED drivers/leds/leds-gpio.c
ADC drivers/staging/iio/adc/nxp_adc.c
音频驱动sound/soc/codecs/wm8960.c /dev/snd/
SPI 驱动drivers/spi/spidev.c

标准配置清单
4418-C标配底板	1块
FET4418-C核心	1块
7吋电容屏	1块
5.5*2.1mm AC220V DC5V 3.0A电源适配器	1个
双孔交叉串口线	1条
其他	包装盒、防静电袋、合格证、保修卡
