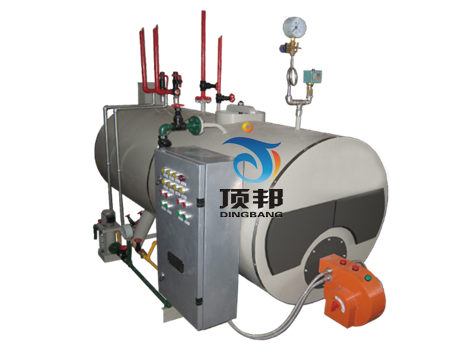

卧式燃油(气)锅炉模拟器是锅炉操作的教学设备，选用国内常用具有代表性的典型炉型作为实际操作培训考核机机型，根据TSGG6001-2009《锅炉安全管理人员和操作人员考核大纲》的要求，将《大纲》中规定的锅炉实际操作培训考核的内容，结合总局组织全国专家编写的考核试题作为考核机科目，在锅炉培训考核机上得以实现。采用微机控制技术通过指导语言、灯光显示、电感效应，实现机电一体化，在培训考核机上演示锅炉运行的各种工况和故障状态，供操作人员进行实际操作训练和考核。培训考核机模仿了锅炉结构，配置了相应的附属设备和安装了与实际一样的水、汽、油、气管路和操作阀门。操作简便，使用直观，不用燃料，不作热交换，而操作的动作功能与实际锅炉一样，具有真实感，适于锅炉操作人员教学培训考核使用。也可作为锅炉管理人员、检验人员培训教育使用。
在培训考核机上实现了锅炉正常操作试题、安全操作考核试题、应急情况处理的考核试题。并将所有试题做出正确操作步骤来规范操作人员的实际操作。满足了锅炉操作人员实际操作训练、考核要求。

1、锅炉本体、附属设备、安全附件、阀门等实物仿真，并可进行相应模拟操作，且能够对运行状况（如压力、温度、水位、锅炉燃油点火等）进行显示；
2、能够实现正常操作、故障设置、应急操作和节能减排操作等科目考试的要求，所有科目考试内容与考核大纲一致；
3、满足国家司炉人员培训考核的要求，软件系统具有题库管理、随机组卷、自动限时计时、自动判卷评分、自动记录存档、统计、查询、汇总报表、建档和存档等数据库管理功能；
4、锅炉选用国内目前在用的具有代表性的典型炉型，按照锅炉设计图纸，按一定比例将真实锅炉缩小制作。锅炉外形、锅炉内部结构、配备的附属设备、安全附件和操作阀门等应均为真实部件，可供司炉人员操作；
5、锅炉与附属设备操作的安全附件和阀门为信号采集点。系统能将采集到的信号，利用信号传递技术输送到电控柜内，由PLC可编程序控制系统对信号进行处理。利用网络通信模块将PLC可编程序控制系统处理的信息传递到系统计算机。计算机内利用软件应用技术将处理的数据体现在模拟系统客户端。
6、系统采用电磁传感技术安装在锅炉及附属设备内安全附件和操作阀门。安全附件和操作阀门内部设计加工良好，配置传感器安装部件，以方便传感器的调试、维修、更换；

一、硬件清单：
